類型:MIL連接器。
輸入形式:DC輸入,負極公共端。
輸入點數:輸入16點。
額定輸入電壓/電流:DC24V(4mA)。
外部連接:1線式。

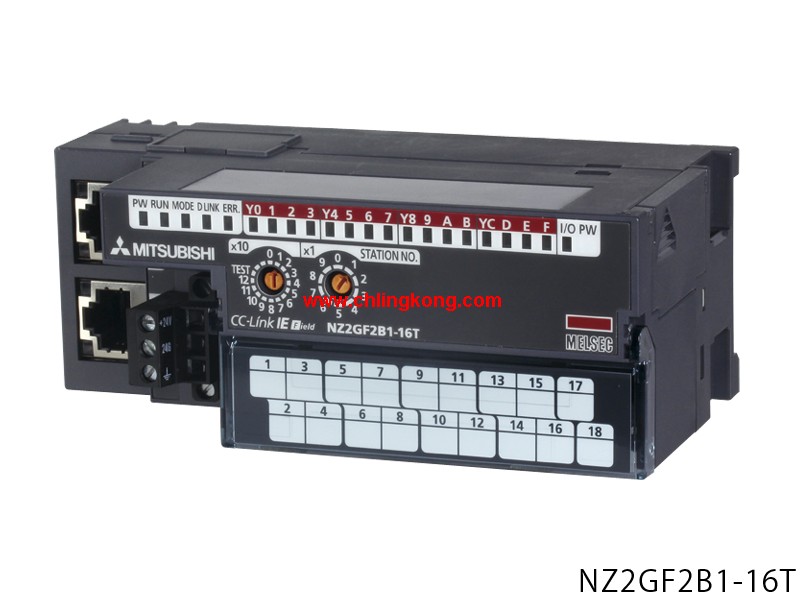

CC-Link IE現場網絡 模塊型遠程單元三菱NZ2GF2B1-16TE。
從0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms中選擇輸入響應時間
NZ2GF2B1-16TE
使用一階邏輯功能,可實現對單個模塊的高速輸入輸出控制。
CC-Link IE現場網絡的遠程設備站。可根據設備,更輕松地分散配置輸入輸出設備。
可連接擴展模塊,更方便擴展輸入輸出點數。
支持同步通信功能(與簡單運動控制模塊一起使用)三菱NZ2GF2B1-16TE。
可按照網絡上的簡單運動控制模塊的(主站)的控制周期執行與其同步的動作,
實現多個從站的動作同步。類型:18點端子臺。
輸入/輸出形式:模擬電壓、電流輸出。
占用站數:1站。
通道數:4通道。
可從100μs/通道、400μs/通道、1μs/通道中選擇模擬輸入模塊的轉換速度。
模擬輸出模塊的轉換速度為100μs/通道三菱NZ2GF2B1-16TE。
通過組合使用模擬輸入模塊和擴展模塊,可更精密地控制轉換時間。(觸發器轉換功能)
CC-Link IE現場網絡的遠程設備站。可根據設備,更輕松地分散配置輸入輸出設備。
可連接擴展模塊,更方便擴展輸入輸出點數。
支持同步通信功能(與簡單運動控制模塊一起使用)三菱安全I/O模塊。
可按照網絡上的簡單運動控制模塊的(主站)的控制周期執行與其同步的動作,
實現多個從站的動作同步。CC-Link IE現場網絡-AnyWireASLINK 網橋模塊。
可將AnyWireASLINK產品無縫連接到CC-Link IE現場網絡。類型:18點端子臺三菱安全I/O模塊。
輸出形式:晶體管輸出,源型。
輸出點數:16點。
額定輸入電壓/電流:DC12/24V(0.5A)。
外部連接:1線式。
可對遠程I /O模塊、模擬模塊、高速計數器模塊自由擴展輸入輸出點數。
可擴展模擬輸入模塊,通過外部的輸入信號控制模擬、數字轉換值的采樣時間三菱安全I/O模塊。(觸發器轉換功能)
可擴展高速計數器模塊,以的周期執行ON/OFF控制。(凸輪開關功能)
CC-Link IE現場網絡的遠程設備站。可根據設備,更輕松地分散配置輸入輸出設備。
可連接擴展模塊,更方便擴展輸入輸出點數。
支持同步通信功能(與簡單運動控制模塊一起使用)。
可按照網絡上的簡單運動控制模塊的(主站)的控制周期執行與其同步的動作,
實現多個從站的動作同步。類型:40針(FCN)連接器。
輸入/輸出形式:差動輸入/DC輸入,一致輸出:晶體管輸出(漏型)。
通道數:2通道。
可進行大8Mpps的計數。利用PWM輸出功能,可實現0.1μs單位的極細輸出控制。
利用測量分辨率為100ns的脈沖測量功能,可實現脈沖寬度測量。
CCC-Link IE現場網絡的遠程設備站NZ2GF2B1-16TE。可根據設備,更輕松地分散配置輸輸入輸出設備三菱NZ2GF2B1-16TE。
可連接擴展模塊,更方便擴展輸入輸出點數。
支持同步通信功能(與簡單運動控制模塊一起使用)。
可按照網絡上的簡單運動控制模塊的(主站)的控制周期執行與其同步的動作,
實現多個從站的動作同步。
