5插槽。
可以電源單位安裝的QnA/用于A系列單位安裝。
PLC的繼電器輸出接口電路
工作過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，

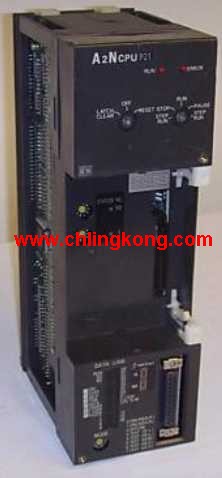

提供負載導通的電流和電壓三菱A2NCPUP21。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓A2NCPUP21
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統滿足控制要求，
又可使系統總投資低。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點三菱A2NCPUP21。
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量。
下面介紹集中控制系統I/O點數的估算。輸出點數：64點。
電壓：DC12/24V。
OFF時漏電流：0.1mA三菱A2NCPUP21。
輸出類型：晶體管輸出(sink type)。
應答時間：2ms。
32點/個公共端。
40針連接器。
帶浪涌吸收器(光電耦合器內置二極管)。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新狀態，新狀態不能被讀入三菱CPU單元。
只有程序進行下一次掃描時，新狀態才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式三菱CPU單元。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
PLC的選型 隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛。
不同系列不同型號的PLC其性能各有不同，適用場合也各有側重，
價格上也有較大差異三菱CPU單元。因此PLC選型時，
在滿足控制要求的前提下，
應考慮佳的性能價格比，合理選擇PLC。
系統程序存儲器用以存放系統程序，
包括管理程序，程序以及對用戶程序做編譯處理的解釋編譯程序。
由只讀存儲器組成。廠家使用用的，內容不可更改，斷電不消失A2NCPUP21。A3VTS多重化系統用模塊。
三菱PLC檢測、、故障診斷和顯示等程序三菱A2NCPUP21。
這些程序相對獨立，一般在程序設計基本完成時再添加。
三菱PLC保護和連鎖程序。
保護和連鎖是程序中不可缺少的部分，必須認真加以考慮。
它可以避免由于操作而引起的控制邏輯混亂。
