大輸入輸出點數：256點。
程序容量：7.2k程序步。
數據內存：6k字節數據。
模擬設定：無。
脈沖輸入輸出：有。
ABS/F：有。
直流24V輸入：16點歐姆龍CQM1H-MAB42。
Rs232端口：有。
CQM1H為靈活配置的系統提高附加值的機械控制功能。

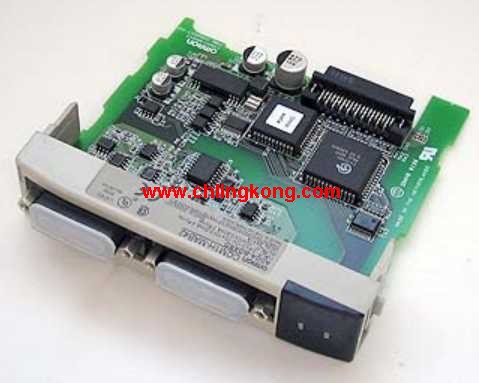

緊湊型設計包含許多可用于分散控制的功能CQM1H-MAB42
機械控制不斷需要更先進的功能和更快的處理速度。
CQM1H是一種功能完善的緊湊型PLC，
能為業界的輸送分散控制等提供高附加值機器控制。
它還具有通過各種內裝板進行升級的能力。
大程序容量和存儲器單元，以及及windows環境下的軟件開發能力歐姆龍CQM1H-MAB42。
CQM1H也能用于包裝系統，并支持HACCP(寄生脈沖分析關鍵控制點)過程處理標準。輸入點數：32點。
輸入電壓：DC24 +10%/15%。
輸入電流：4mA(DC24V)。
輸入阻抗：5.6KΩ。
操作電壓(ON電壓)：小DC14.4V。
操作電壓(OFF電壓)：大DC5.0V歐姆龍CQM1H-MAB42。
響應時間(ON延遲)：大8ms。
響應時間(OFF延遲)：大8ms。
外部連接：連接器。
輸入/公共端：32。
電流消耗(DC5V)：大170mA。
包括高速計數器板和串行通信板在內，
擁有各種先進的內裝板。
在CPU單元中安裝所要求的內裝板就可以滿足各種機器的應用要求歐姆龍模擬量I/O板。
串行通信板能與任何帶有串行通信端口的裝置進行通信，
比如溫度控制器或條碼讀取器。
叫根據機器的規格，尺寸或控制對像，配置優的控制系統。輸入點數：8點。
操作電壓(ON電壓)：小DC60V。
操作電壓(OFF電壓)：大DC20V。
響應時間(ON延遲)：大35ms歐姆龍模擬量I/O板。
響應時間(OFF延遲)：大55ms。
外部連接：端子臺。
輸入/公共端：8。
電流消耗(DC5V)：大50mA。
輸入電壓：AC100-120V +10%/15%。
輸入電流：5mA(AC100V)歐姆龍模擬量I/O板。
輸入阻抗：20KΩ(50Hz) 17KΩ(60Hz)。
雙倍的I/O點數和程序容量，提供足夠的控制能力。
與CQM1相比，程序容量、DM容量和I/O點數都增加了一倍。
增加程序和DM容量以滿足更復雜的控制程序，
以及要求更高功能的數據處理的需要。
增加I/O數來支持大型系統和專用I/O單單元CQM1H-MAB42。內存容量：8K字。
時鐘功能：無。
在需要改變PLC的設置值來進行行其它時，
換一個內存卡并重新啟動就可以完成整個軟件設置及用戶程序安裝的過程歐姆龍CQM1H-MAB42。
因此重要數據不會由于電池用完或編程/操作錯誤而丟失。
用可選的內存卡來存儲用戶程序、PLC設置和以及ROM區中其它數據。
